上传自定义镜像到AWS

文档信息

难度等级: ⭐⭐⭐ (中级)
预计耗时: 30-45分钟
适用环境:

• 本地虚拟化: Hyper-V (Windows 10/11 Pro, Windows Server)
• 操作系统: Ubuntu 24.04 LTS
• AWS区域: ap-east-1 (香港)

任务目标: 将本地自定义虚拟机镜像转换并上传至AWS，创建可启动的AMI

文档范围说明:

• 本文档专注于自定义操作系统镜像的上传，不涉及完整虚拟机迁移
• 数据盘迁移不在本次讨论范围
• 如需完整虚拟机迁移（包括应用和数据），请使用 AWS Application Migration Service

---

前置条件

必备条件:

1. AWS账户，具有创建S3、EC2、IAM角色的权限
2. 本地Hyper-V虚拟机（已安装Ubuntu 24.04）
3. 至少20GB可用磁盘空间
4. 稳定的网络连接（建议带宽≥10Mbps）

权限要求:

• IAM权限：创建 VM Import/Export角色
• S3权限：创建Bucket、上传对象
• EC2权限：导入镜像、创建AMI

参考文档:

• VM Import/Export 的资源导入要求

---

01. 准备虚拟机镜像

1.1 配置虚拟机

关键配置步骤:

1. 安装cloud-init（必需）

cloud-init 是AWS EC2实例初始化的核心组件，必须安装并正确配置。未安装cloud-init的AMI将无法正常启动。

# 在Ubuntu虚拟机内执行
sudo apt update && sudo apt upgrade -y
sudo apt install cloud-init -y

# 配置cloud-init数据源
sudo nano /etc/cloud/cloud.cfg.d/90_dpkg.cfg

在配置文件中添加：

datasource_list: [ Ec2, None ]
datasource:
  Ec2:
    strict_id: false

2. 配置网络为DHCP

# 检查netplan配置
sudo nano /etc/netplan/50-cloud-init.yaml

确保配置为：

network:
    version: 2
    ethernets:
        eth0:
            dhcp4: true

3. 清理系统

Note

清理SSH主机密钥和机器ID的作用是避免”身份克隆”的安全风险。此操作删除的是SSH主机密钥（服务器身份），不会影响用户登录密钥。cloud-init会在EC2实例首次启动时自动重新生成这些文件。

# 清理缓存和临时文件
sudo apt clean && sudo rm -rf /tmp/* && sudo rm -rf /var/tmp/*

# 清理SSH主机密钥（不是用户密钥）
sudo rm -f /etc/ssh/ssh_host_*

# 清理机器ID
sudo truncate -s 0 /etc/machine-id

# 清理cloud-init状态（重要）
sudo cloud-init clean --logs --seed

# 清理Shell历史并立即关机
history -c && sudo poweroff

重要说明：

• 删除的是SSH主机密钥（ssh_host_*），不是用户的authorized_keys
• cloud-init会在EC2实例首次启动时自动重新生成SSH主机密钥
• 用户通过EC2密钥对登录，不受此操作影响
• 如果不删除主机密钥，所有基于此AMI的实例会共享相同主机密钥（安全风险）

1.2 关于其他Linux发行版

Red Hat / SUSE 注意事项:

• Red Hat Enterprise Linux (RHEL):

  • 需要 BYOL许可证
  • 必须启用Red Hat Update Infrastructure (RHUI)或自建更新源
  • 使用cloud-init替代cloud-init-0.7.x旧版本

• SUSE Linux Enterprise Server (SLES):

  • 需要SUSE订阅或使用PAYG镜像
  • 确保安装cloud-init-config-suse包
  • 检查防火墙规则允许AWS元数据服务 (169.254.169.254)

1.3 Hyper-V安全启动配置

是否启用安全启动(Secure Boot)？

建议: 禁用安全启动

原因：

• AWS不支持UEFI安全启动导入
• 导入镜像时会自动转换为Legacy BIOS或UEFI无安全启动模式
• 启用安全启动会导致导入失败或启动异常

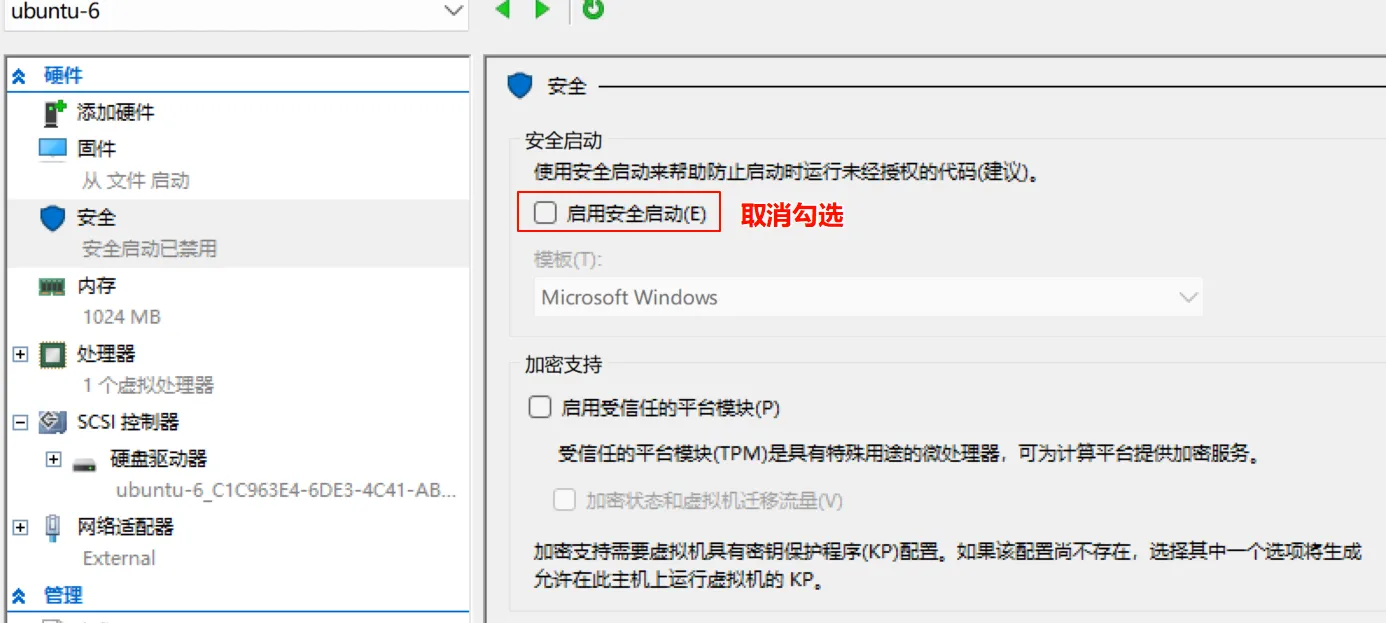

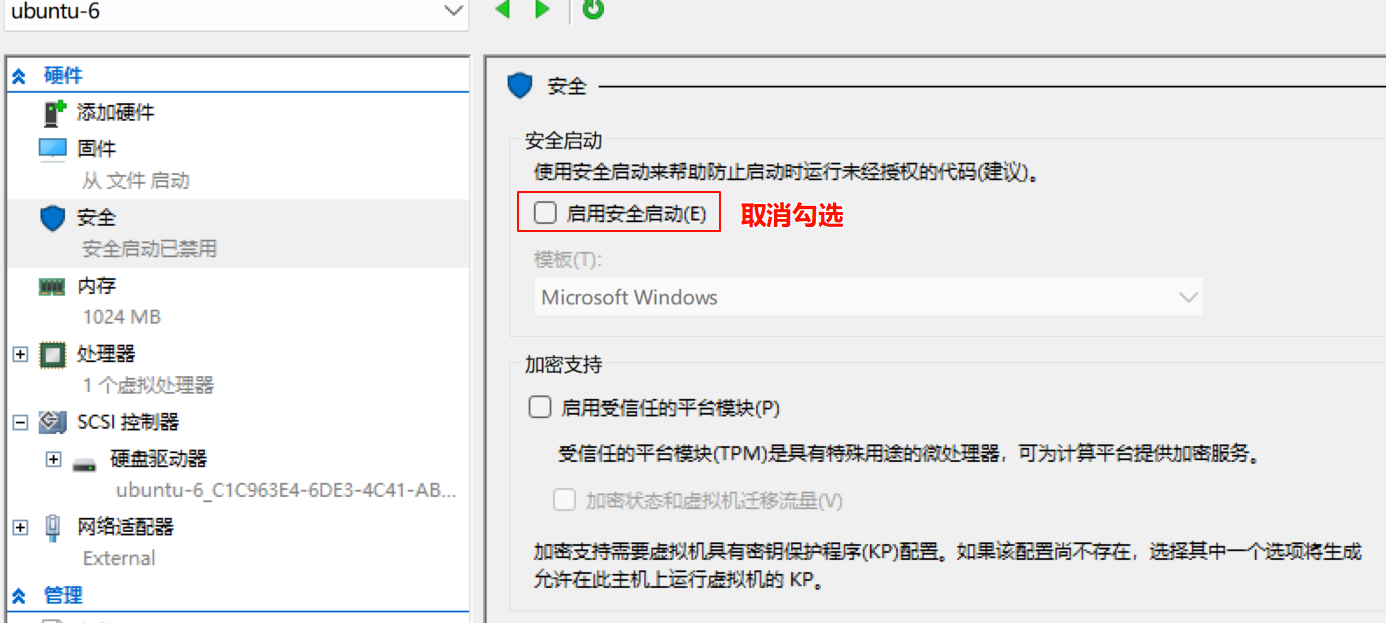

在Hyper-V中禁用：

虚拟机设置 → 安全 → 取消勾选"启用安全启动"

1.4 导出虚拟机磁盘

1. 关闭虚拟机
2. 打开Hyper-V管理器

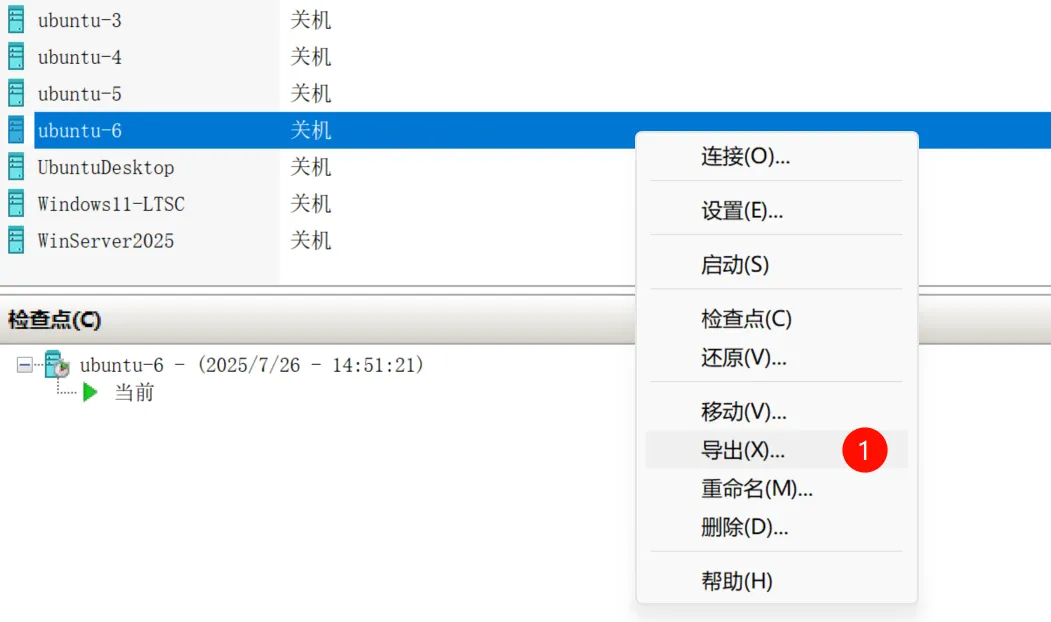

3. 选择虚拟机 → 右键 → 导出

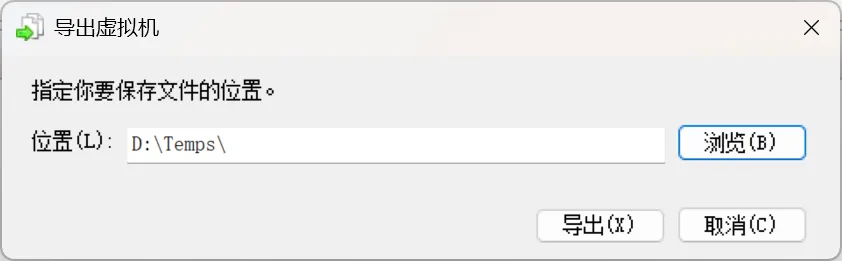

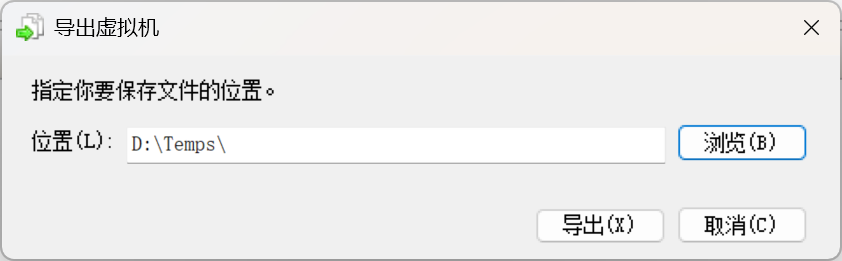

4. 选择导出路径

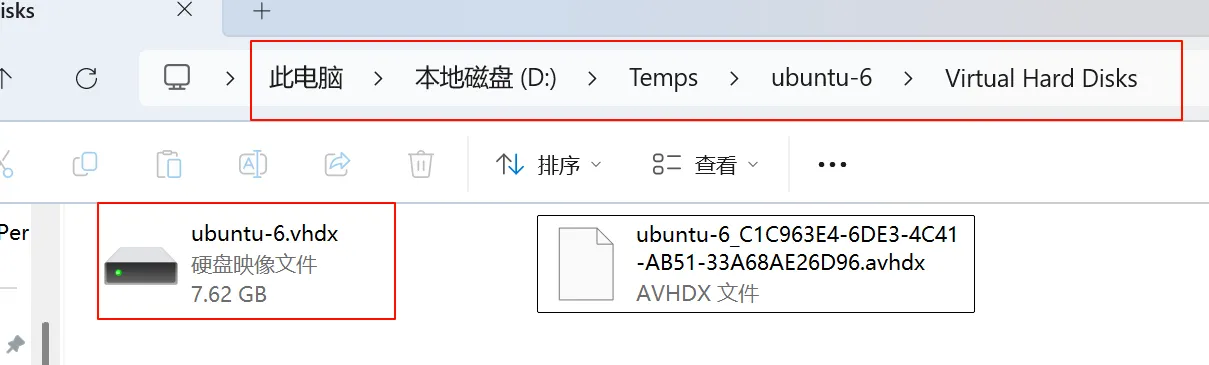

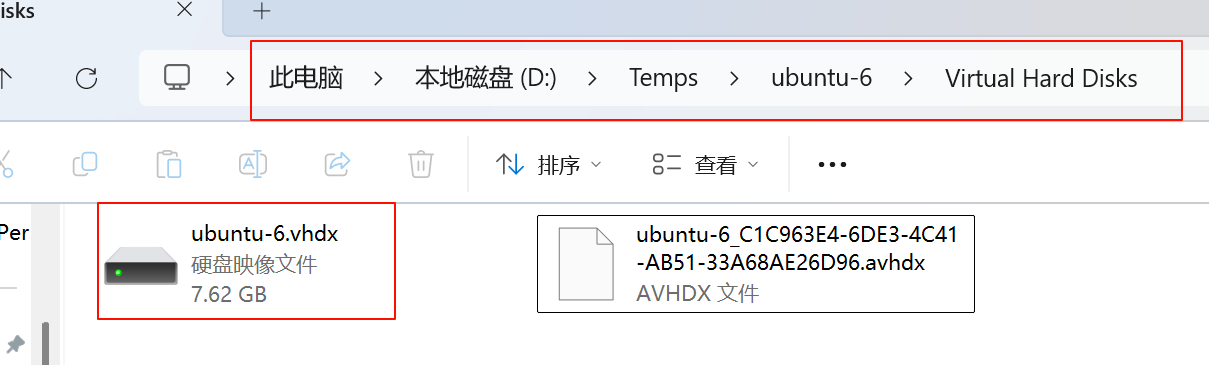

导出内容为当前虚拟机名称命名的目录，比如ubuntu-6下的Virtual Hard Disks

Tip

或者可以直接找到Hyper-V的虚拟机存放路径下的磁盘文件，默认位置： C:\ProgramData\Microsoft\Windows\Hyper-V\Virtual Hard Disks\

---

02. 准备镜像文件

2.1 AWS支持的镜像格式

根据 AWS VM Import/Export官方文档，支持以下格式直接导入：

• VHDX - Hyper-V原生格式，支持固定和动态两种类型 ✅
• VHD - 旧版Hyper-V格式，支持固定和动态两种类型 ✅
• VMDK - VMware格式
• OVA - 开放虚拟化格式
• RAW - 原始磁盘格式

官方文档原文

“固定和动态虚拟硬盘 (VHD/VHDX) 映像格式，该格式与 Microsoft Hyper-V、Microsoft Azure 和 Citrix Xen 虚拟化产品兼容。”

这意味着VHDX可以直接上传，无需转换为VHD格式。

2.2 是否需要转换格式？

两种选择：

选择一：直接使用VHDX（✅ 推荐 - 最简单）

• Hyper-V导出的VHDX文件可以直接上传到S3
• AWS会在导入过程中自动处理格式
• 固定大小和动态扩展的VHDX都支持
• 无需额外操作

2.3 优化镜像大小（可选）

如果VHDX文件过大，可以优化：

# 使用PowerShell优化VHDX（需要管理员权限）
Optimize-VHD -Path "C:\path\to\ubuntu24.vhdx" -Mode Full

# 查看优化后大小
Get-VHD -Path "C:\path\to\ubuntu24.vhdx"

注意

• 新装系统无需优化
• 历史系统优化可减少20%-40%文件大小
• 不影响AWS导入兼容性

---

03. 上传镜像到S3

3.1 创建S3 Bucket

使用AWS控制台（推荐新手使用）:

1. 登录 AWS S3控制台
2. 点击”创建存储桶”
3. 配置如下：
   • 存储桶名称: custom-ami-upload-hk（全局唯一）
   • 区域: 亚太地区（香港）ap-east-1
   • 阻止公共访问: ✅ 全部阻止
   • 版本控制: 禁用
   • 加密: 启用SSE-S3（默认）

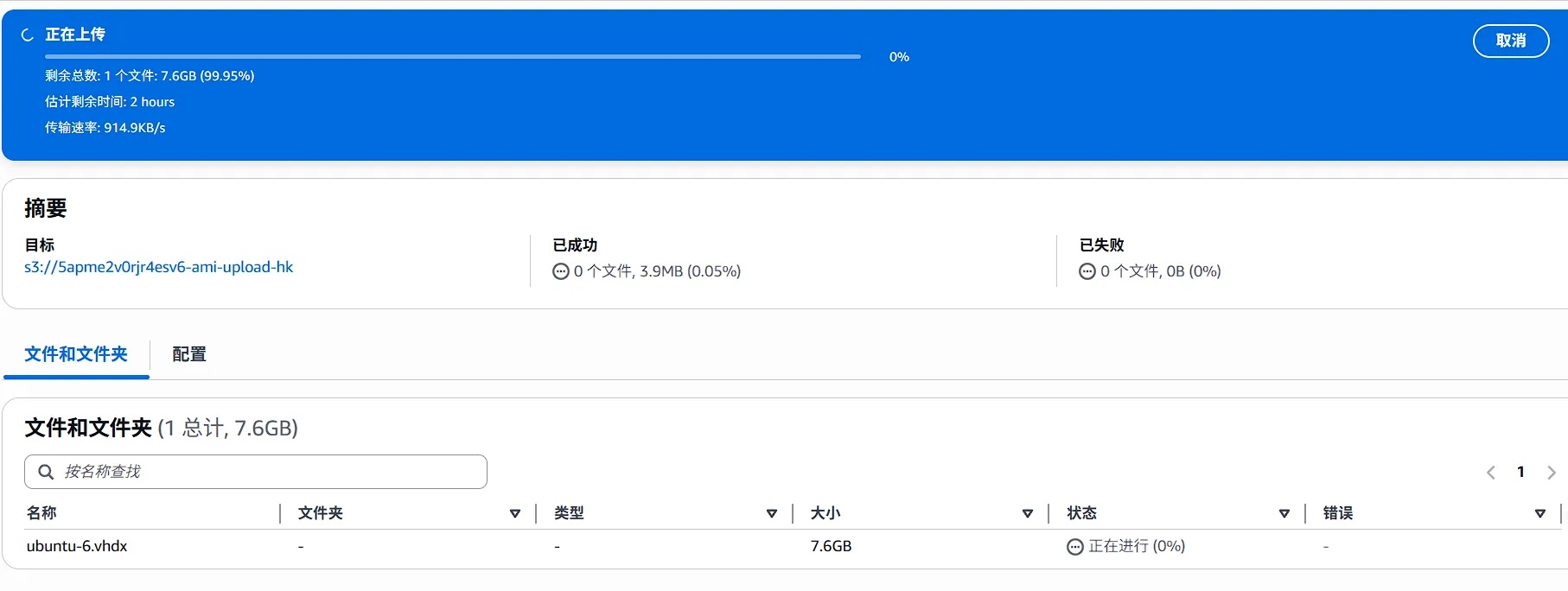

3.2 上传镜像文件

方法一: AWS控制台上传（文件<5GB） ✅ 推荐小文件

1. 进入创建的Bucket
2. 点击”上传”
3. 拖拽VHDX或VHD文件
4. 点击”上传”

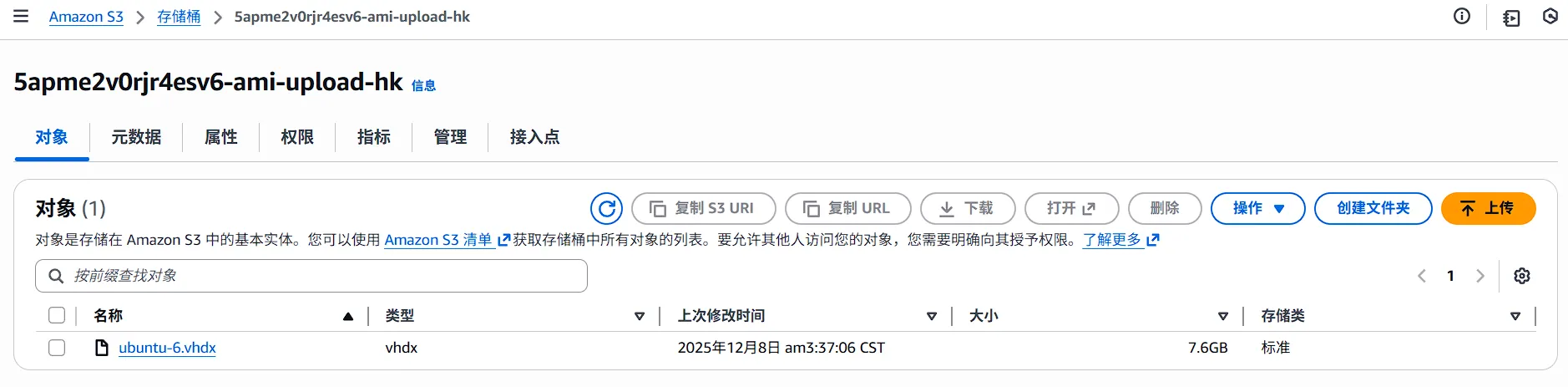

方法二: AWS CLI（文件>5GB） ✅ 最佳实践

# 配置访问密钥
aws configure
# 转到.vhdx文件所在的导出目录
cd D:\Temps\ubuntu-6\"Virtual Hard Disks"

# 执行上传
aws s3 cp ./ubuntu-6.vhdx s3://5apme2v0rjr4esv6-ami-upload-hk

04. 导入镜像为AMI

4.1 创建VM Import角色

仅首次使用时需要创建

方法一：使用AWS托管策略（✅ 推荐 - 最简单）

1. 访问 IAM角色控制台

2. 点击”创建角色”

3. 选择受信任实体类型：

   • 选择”AWS服务”
   • 用例选择”EC2”

4. 添加权限策略：

   • 搜索并选择 VMImportExportRoleForAWSConnector（AWS托管策略）
   • 搜索并选择 AmazonS3ReadOnlyAccess（或根据需要授予S3权限）

5. 角色名称：必须命名为 vmimport（大小写敏感）

6. 点击”创建角色”

7. 修改信任关系（重要）：

   • 进入刚创建的vmimport角色
   • 点击”信任关系”选项卡 → “编辑信任策略”
   • 将 "Service": "ec2.amazonaws.com" 修改为 "Service": "vmie.amazonaws.com"
   • 添加ExternalId条件

{
   "Version": "2012-10-17",
   "Statement": [
      {
         "Effect": "Allow",
         "Principal": { "Service": "vmie.amazonaws.com" },
         "Action": "sts:AssumeRole",
         "Condition": {
            "StringEquals":{
               "sts:Externalid": "vmimport"
            }
         }
      }
   ]
}

4.2 导入镜像

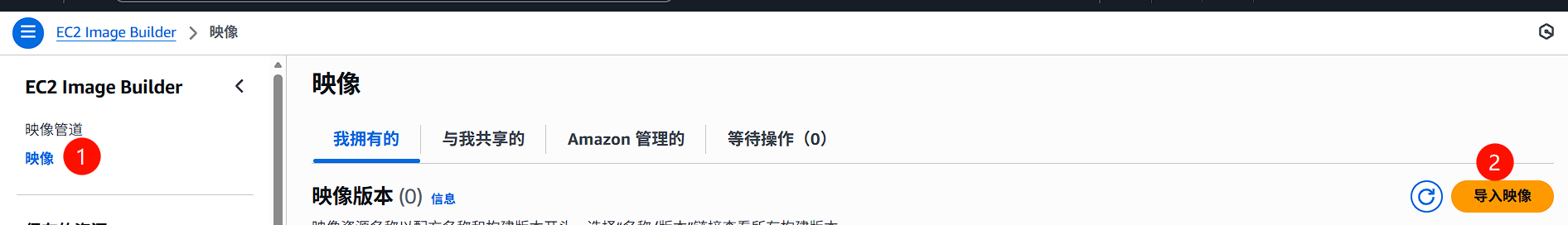

使用EC2控制台:

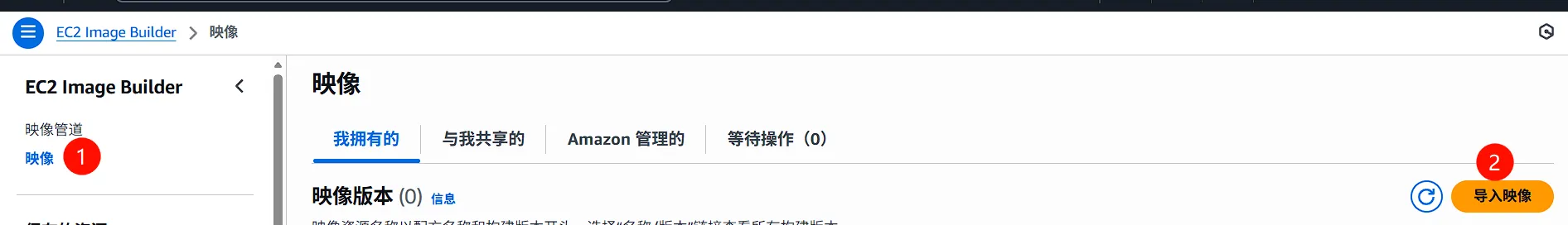

1. 访问 EC2 Image Builder
2. 选择镜像
3. 选择导入镜像
4. 配置参数：

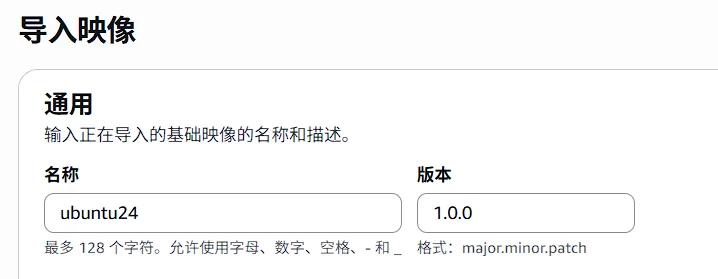

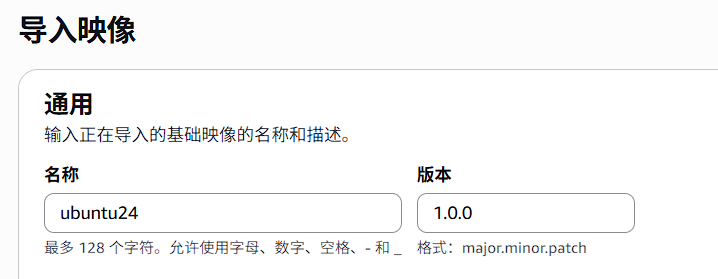

• 通用
  • 名称：ubuntu24
  • 版本：1.0.0
  •

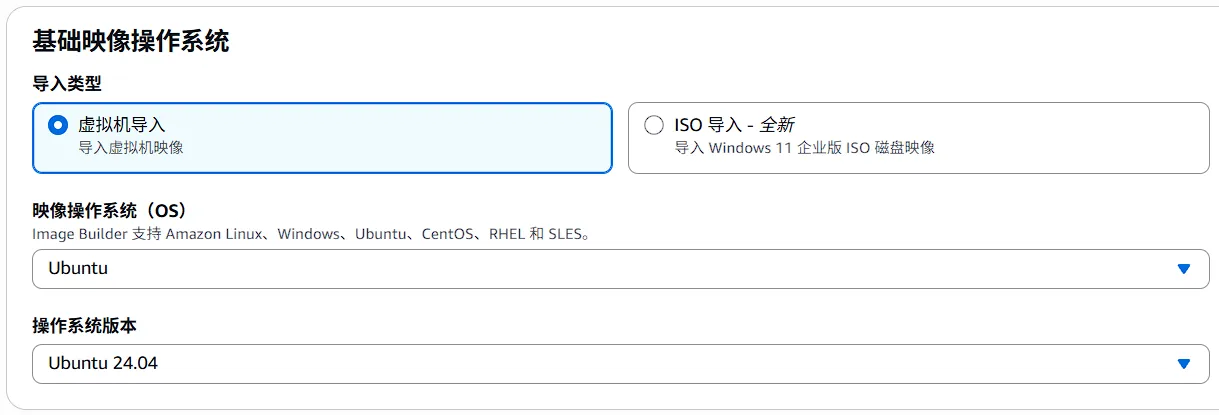

• 基础映像操作系统
  • 导入类型：虚拟机导入
  • 映像操作系统（OS）：Ubuntu
  • 操作系统版本：Ubuntu 24.04
  •

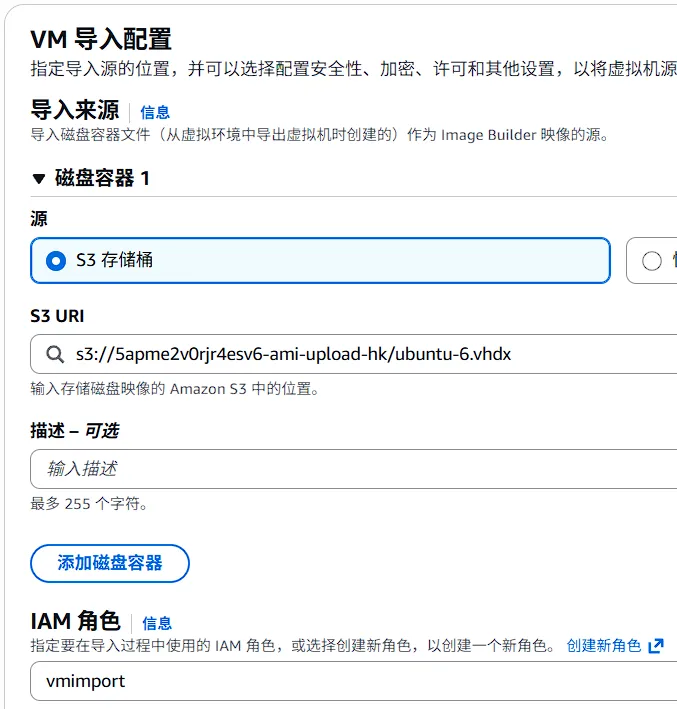

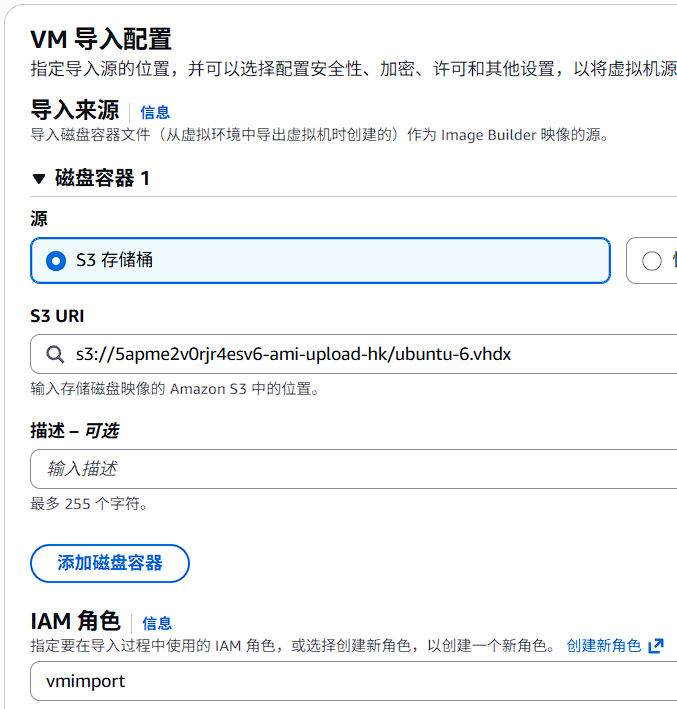

• VM 导入配置
  • 源：S3存储桶
  • 浏览：找到已经上传的镜像文件
  • IAM角色：vmimport
  •

1. 点击导入映像

导入时间: 通常20-60分钟，取决于镜像大小

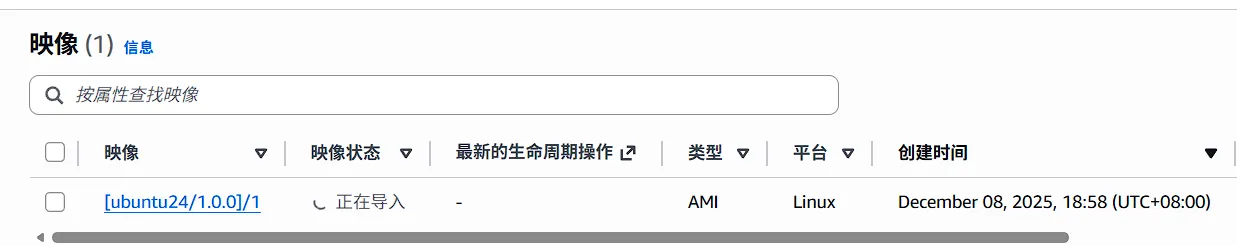

4.3 监控导入进度

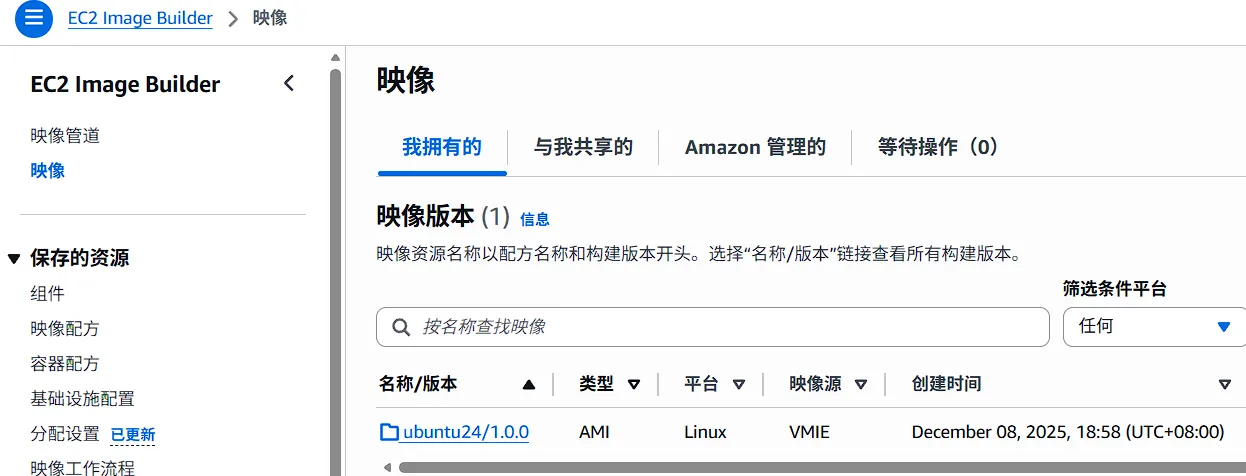

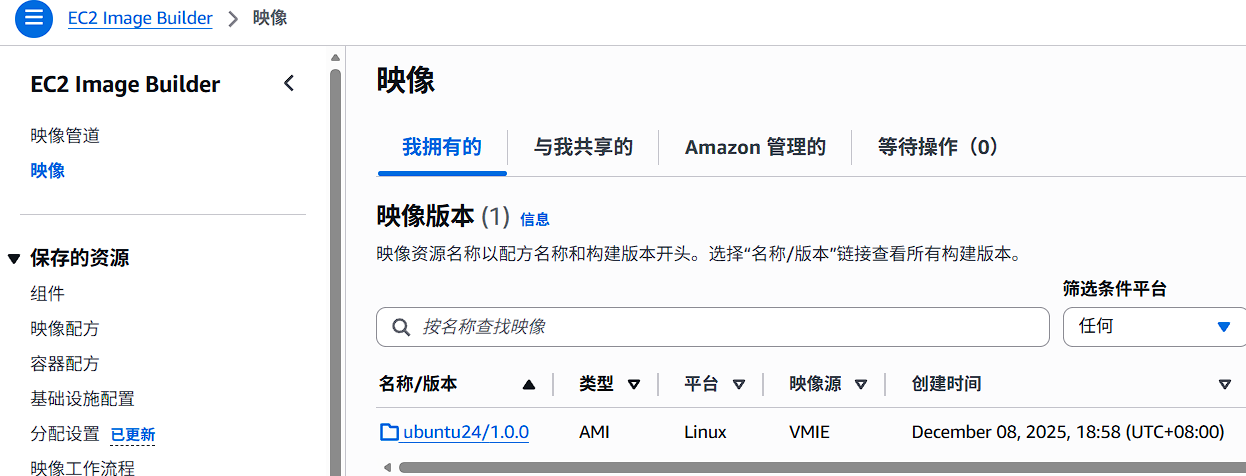

在EC2 Image Builder控制台 → 映像 → 我拥有的，查看状态：

---

05. 测试和验证

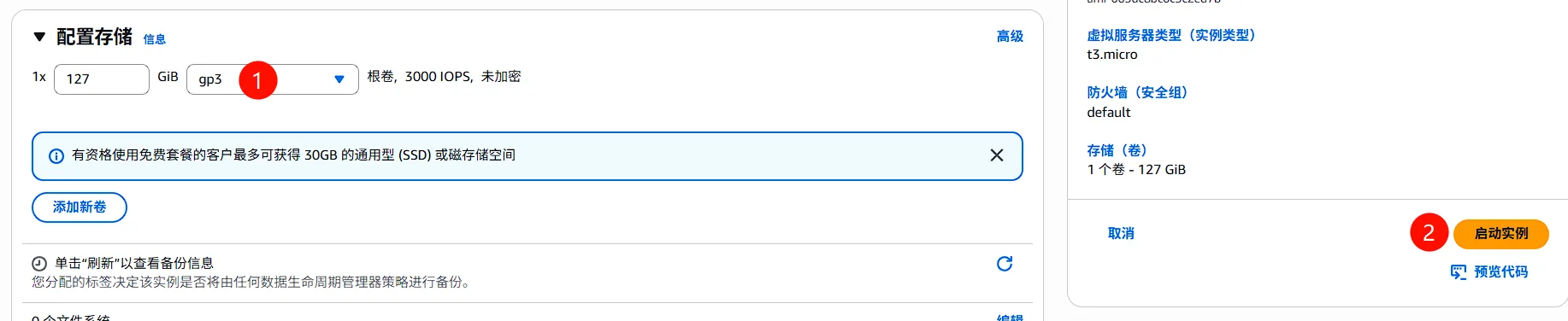

5.1 启动测试实例

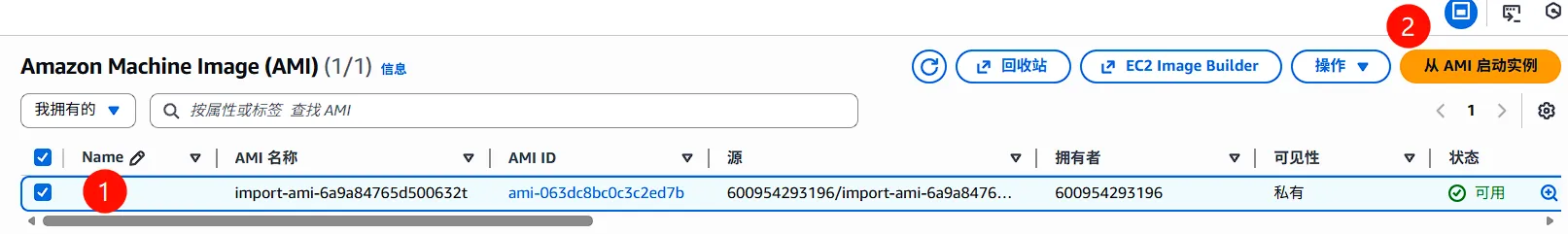

1. EC2控制台 → AMI
2. 选择导入的AMI → 启动实例
3. 配置：
   • 实例类型: t3.micro（测试用）
   • 网络: 默认VPC
   • 安全组: 允许SSH (22端口)
   • 存储配置：GP3

密钥对选择

• 选项1：在没有密钥对的情况下继续(不推荐)，将保持原有的登录方式；
• 选项2：选择当前区域已有的密钥，将不会被替换为新的。因为此时镜像中没有任何Agent去注入密钥文件。

5.2 验证清单

连接实例：

# 使用原先的密钥进行登录
ssh -i /path/to/your-key.pem ubuntu@<EC2-Public-IP>

登录实例后检查：

# 1. 验证SSH主机密钥已重新生成（应该有新文件）
ls -la /etc/ssh/ssh_host_*
# 预期：看到新生成的密钥文件，创建时间为实例启动时间

# 2. 验证cloud-init运行成功
sudo cloud-init status
# 预期输出: status: done

# 3. 检查网络配置
ip addr show
# 应显示从DHCP获取的IP

# 4. 验证用户authorized_keys已注入
cat ~/.ssh/authorized_keys
# 应显示启动实例时指定的EC2密钥对公钥

# 5. 验证系统日志无错误
sudo journalctl -b | grep -i error

5.3 性能基准测试（可选）

# 磁盘IO测试
sudo dd if=/dev/zero of=/tmp/testfile bs=1M count=1024 oflag=direct

# 网络测试
sudo apt install iperf3
iperf3 -c speedtest.hk.clouvider.net

---

常见问题

Q1: 导入失败提示”ClientError: Invalid S3 Bucket”

原因: VM Import角色无权访问S3 Bucket

解决:

1. 检查 role-policy.json 中Bucket名称是否正确
2. 确认Bucket与EC2在同一区域（香港）
3. 重新附加策略到vmimport角色

Q2: 实例无法启动，显示”Operating system not found”

原因:

• 虚拟机磁盘未正确准备
• GRUB引导损坏
• 启动模式不匹配

解决:

1. 重新检查虚拟机内GRUB配置
2. 确保/boot分区可访问
3. 导入时选择正确的启动模式（Legacy BIOS或UEFI）

Q3: cloud-init未运行，无法获取元数据

原因: cloud-init未安装或配置错误

解决:

# 重新配置cloud-init
sudo dpkg-reconfigure cloud-init

# 检查配置
sudo cat /etc/cloud/cloud.cfg.d/90_dpkg.cfg

# 手动运行
sudo cloud-init init

Q4: 上传速度太慢

解决方案:

1. 启用S3传输加速（推荐）
2. 使用AWS Snowball（镜像>80GB时考虑）
3. 优化VHDX文件大小：

# 压缩VHDX减少文件大小
Optimize-VHD -Path ubuntu24.vhdx -Mode Full

Q5: 导入后AMI大小比原始文件大

原因: AWS自动将磁盘转换为EBS快照，并对齐到块大小

说明: 这是正常行为，实际计费按使用空间计算，不是快照大小

Q6: 清理SSH密钥后如何登录实例？

说明:

• 清理的是SSH主机密钥（服务器身份标识），不是用户登录凭证
• 用户登录使用EC2密钥对（启动实例时指定）
• cloud-init会在首次启动时：
  1. 自动生成新的SSH主机密钥
  2. 从AWS元数据获取EC2公钥
  3. 将公钥写入~/.ssh/authorized_keys

登录方式:

ssh -i your-ec2-key.pem ubuntu@<instance-ip>

如果无法登录，检查：

1. 安全组是否允许SSH（22端口）
2. cloud-init是否正常运行（通过EC2控制台查看系统日志）
3. 密钥对权限是否正确（chmod 400 your-key.pem）

Q7: VHDX和VHD应该选择哪个？

官方支持情况:

• ✅ VHDX（固定和动态）- 直接支持
• ✅ VHD（固定和动态）- 直接支持

建议:

• VHDX直接上传 - 最简单，Hyper-V原生格式
• 转换为VHD固定格式 - 如果遇到动态VHDX导入问题时使用

---

自定义镜像的优劣势

优势

1. 完全控制: 预装所需软件、配置、安全加固
2. 快速部署: 无需每次重新配置系统
3. 一致性: 确保所有实例使用相同基础镜像
4. 合规性: 满足企业内部镜像标准和审计要求
5. 成本优化: BYOL许可证可节省成本

劣势

1. 维护负担: 需要定期更新镜像（安全补丁、软件版本）
2. 存储成本: AMI和EBS快照产生存储费用
3. 区域限制: AMI仅在创建区域可用（需跨区域复制）
4. 兼容性风险: 硬件抽象层差异可能导致驱动问题
5. 调试困难: 自定义配置错误可能难以排查

建议:

• 小型团队: 使用AWS Marketplace官方镜像 + 配置管理工具（Ansible/Chef）
• 大型企业: 建立镜像管道，定期更新和测试自定义AMI

---

导入流程图

graph TB
    A[准备Hyper-V虚拟机] --> B{是否安装cloud-init?}
    B -->|否| C[安装并配置cloud-init]
    B -->|是| D[清理系统和SSH主机密钥]
    C --> D
    D --> E[关闭虚拟机]
    E --> F[导出或复制VHDX文件]
    F --> G{是否转换格式?}
    G -->|否-直接使用VHDX| H[创建S3 Bucket<br/>区域: ap-east-1]
    G -->|是-转换为VHD固定| I[PowerShell转换]
    I --> H
    H --> J{文件大小}
    J -->|小于5GB| K[控制台直接上传]
    J -->|大于5GB| L[启用传输加速上传]
    K --> M[创建vmimport角色]
    L --> M
    M --> N[EC2控制台导入镜像<br/>支持VHDX和VHD]
    N --> O[等待转换完成<br/>20-60分钟]
    O --> P{导入状态}
    P -->|completed| Q[创建测试实例]
    P -->|failed| R[检查错误日志]
    R --> S[修复问题后重新导入]
    Q --> T[使用EC2密钥对登录验证]
    T --> U{测试通过?}
    U -->|是| V[创建生产AMI]
    U -->|否| R

---

扩展阅读

• AWS VM Import/Export 用户指南
• VM Import/Export 的资源导入要求
• 准备Linux虚拟机以供导入
• cloud-init官方文档
• AMI最佳实践
• S3传输加速
• Hyper-V虚拟机导出指南

---

文档版本: 1.1
最后更新: 2024年12月
适用AWS服务: EC2, S3, IAM
维护者: Cloud Support Team
